Tecnología de la Implementación

• Tecnología on the fly o cut trhough. No espera para comenzar a reexpedir la trama a que llegue en su totalidad. Basta con que llegue el campo de dirección de destino para que sea retransmitida inmediatamente. Por tanto, el retardo que produce es muy pequeño.

• Tecnología store and forward. Retiene la trama completa en un buffer antes de reexpedirla, de este modo, es capaz de analizar la información de error de la trama, con el fin de detectarlos. Esto supone un mayor retardo en la retransmisión, pero se gana en capacidad  de control, proporcionando la solución más completa y más adaptable a tecnologías emergentes.

• Tecnología fast routing bridge. Es la tecnología de puente tradicional, no es un verdadero switch. Su principal inconveniente es que, al tener que analizar los protocolos de red, genera retardos muy significativos, cien veces mayores que en otras tecnologías.

Algoritmos de enrutamiento

Existen dos tipos de algoritmos de enrutamiento principales:

• Los routers del tipo vector de distancias generan una tabla de enrutamiento que calcula el "costo" (en términos de número de saltos) de cada ruta y después envían esta tabla a los routers cercanos. Para cada solicitud de conexión el router elige la ruta menos costosa.
• Los routers del tipo estado de enlace escuchan continuamente la red para poder identificar los diferentes elementos que la rodean. Con esta información, cada router calcula la ruta más corta (en tiempo) a los routers cercanos y envía esta información en forma de paquetes de actualización. Finalmente, cada router confecciona su tabla de enrutamiento calculando las rutas más cortas hacia otros routers (mediante el algoritmo de Dijkstra).

Router inalámbrico

Un router inalámbrico comparte el mismo principio que un router tradicional. La diferencia es que aquél permite la conexión de dispositivos inalámbricos (como estaciones WiFi) a las redes a las que el router está conectado mediante conexiones por cable (generalmente Ethernet).

Diseño físico de los routers

Los primeros routers eran simplemente equipos con diversas tarjetas de red, cada una conectada a una red diferente. La mayoría de los routers actuales son hardwares dedicados a la tarea de enrutamiento y que se presentan generalmente como servidores 1U.

Un router cuenta con diversas interfaces de red, cada una conectada a una red diferente. Por lo tanto, posee tantas direcciones IP como redes conectadas.

Tipos de Routers

RoUtErS

El Router permite el uso de varias clases de direcciones IP dentro de una misma red. De este modo permite la creación de sub redes.

Es utilizado en instalaciones más grandes, donde es necesaria (especialmente por razones de seguridad y simplicidad) la creación de varias sub redes. Cuando la Internet llega por medio de un cable RJ45, es necesario utilizar un router para conectar una sub red (red local, LAN) a Internet, ya que estas dos conexiones utilizan diferentes clases de dirección IP (sin embargo es posible pero no muy aconsejado utilizar una clase A o B para una red local, estas corresponden a las clases de Internet).

El router equivale a un PC gestionando varias conexiones de red (los antiguos routers eran PCs)
Los routers son compatibles con NAT, lo que permite utilizarlos para redes más o menos extensas disponiendo de gran cantidad de máquinas y poder crear “correctamente” sub redes. También tienen la función de cortafuegos (firewall) para proteger la instalación.

Características de los RoUtErS

• Actúan en el nivel de red.
• Puede seleccionar uno de entre varios caminos según parámetros como retardo de transmisión, congestión, etc.
• Estos dispositivos, dependen del protocolo usado.

En el nivel de red se controla el tiempo de vida de un paquete, el tiempo requerido para que un paquete vaya de un punto a otro de la internet de redes) hará que el tamaño máximo de esta sea mayor o menor.

Conmutación

El conmutador utiliza un mecanismo de filtrado y de conmutación que redirige el flujo de datos a los equipos más apropiados, en función de determinados elementos que se encuentran en los paquetes de datos.

Un conmutador de nivel 4, que funciona en la capa de transporte del modelo OSI, inspecciona las direcciones de origen y de destino de los mensajes y crea una tabla que le permite saber qué equipo está conectado a qué puerto del conmutador (en general, el proceso se realiza por autoaprendizaje, es decir automáticamente, aunque el administrador del conmutador puede realizar ajustes complementarios

Una vez que conoce el puerto de destino, el conmutador sólo envía el mensaje al puerto correcto y los demás puertos quedan libres para otras transmisiones que pueden llevarse a cabo de manera simultánea. Por consiguiente, cada intercambio de datos puede ejecutarse a la velocidad de transferencia nominal (más uso compartido de ancho de banda) sin colisiones. El resultado final será un aumento significativo en el ancho de banda de la red (a una velocidad nominal equivalente).

Los conmutadores más avanzados, denominados conmutadores de nivel 7 (que corresponden a la capa de aplicación del modelo OSI), pueden redirigir los datos en base a los datos de aplicación avanzada contenidos en los paquetes de datos, como las cookies para el protocolo HTTP, el tipo de archivo que se envía para el protocolo FTP, etc. Por esta razón, un conmutador de nivel 7 puede, por ejemplo, permitir un equilibrio de carga al enrutar el flujo de datos que entra en la empresa hacia a los servidores más adecuados: los que poseen menos carga o que responden más rápido.

SwItCh

El Switch (o conmutador) trabaja en las dos primeras capas del modelo OSI, es decir que éste distribuye los datos a cada máquina de destino, mientras que el hub envía todos los datos a todas las máquinas que responden. Concebido para trabajar en redes con una cantidad de máquinas ligeramente más elevado que el hub, éste elimina las eventuales colisiones de paquetes (una colisión aparece cuando una máquina intenta comunicarse con una segunda mientras que otra ya está en comunicación con ésta…, la primera reintentará luego).

Características de SwItCh

• El switch es siempre local
• Conecta segmentos de red en lugar de redes, aunque en estos niveles inferiores no es fácil diferenciar un caso de otro.
• La velocidad de operación del switch es mayor que la del puente, que introduce mayores tiempos de retardo.
• En un switch se puede repartir el ancho de banda de la red de una manera apropiada en cada segmento de red o en cada nodo, de modo transparente a los usuarios.
• Gran parte de los modelos comerciales de conmutadores son apilables, y por tanto, fácilmente escalables, por lo que les da una flexibilidad semejante a los repetidores, pero con la funcionalidad de los puentes en cuanto a la gestión del tráfico de la red se refiere.

Algunos conmutadores de muy alto rendimiento se conectan en forma modular a un bus de muy alta velocidad (backplane) por el que producen su conmutación.

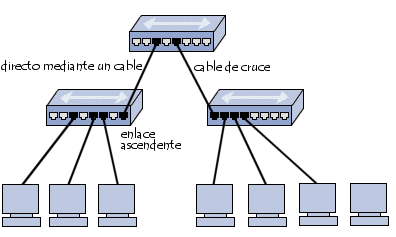

Conexión de múltiples concentradores

Es posible conectar varios concentradores (hubs) entre sí para centralizar un gran número de equipos. Esto se denomina conexión en cadena margarita(daisy chains en inglés). Para ello, sólo es necesario conectar los concentradores mediante un cable cruzado, es decir un cable que conecta los puertos de entrada/salida de un extremo a aquéllos del otro extremo.

Los concentradores generalmente tienen un puerto especial llamado "enlace ascendente" para conectar dos concentradores mediante un cable de conexión. Algunos concentradores también pueden cruzar o descruzar automáticamente sus puertos, en función de que se encuentren conectados a un host o a un concentrador.

Nota:

Se pueden conectar en cadena hasta tres concentradores.

Si desea conectar varios equipos a su conexión de Internet, un concentrador no será suficiente. Necesitará un router o un conmutador, o dejar el equipo conectado directamente como una pasarela (permanecerá encendido mientras los demás equipos de la red deseen acceder a Internet).

HuBs

El hub (concentrador) es el dispositivo de conexión más básico. Es utilizado en redes locales con un número muy limitado de máquinas. No es más que una toma múltiple RJ45 que amplifica la señal de la red (base 10/100).

En este caso, una solicitud destinada a una determinada PC de la red será enviada a todas las PC de la red. Esto reduce de manera considerable el ancho de banda y ocasiona problemas de escucha en la red.

Tipos de HuBs

• Los hubs pasivos solo repiten la señal en la red.
• Los activos regeneran y amplifican la señal. Los hubs que regeneran la señal son mejores.
• Los hubs inteligentes hacen lo que los activos pero además pueden ser administrados. Un administrador de red puede monitorear cada puerto e incluso obtener información estadística acerca de ello, tienen mejores funciones de direccionamiento. Todos los hubs actuales son inteligentes.
• Existen dos terminologías. En Ethernet se conoce como hub, algo que en Token Ring se llama MAU (Multistation Acess Unit). Básicamente hacen lo mismo pero internamente trabajan diferente.
• Los solos son simplemente una caja con conexiones, normalmente se adhieren a una pared desde donde trabajan, son normales en las conexiones de las oficinas pequeñas y hogares donde no se necesita ampliarse, donde el promedio de usuarios es de 12.
• Los apilables son montables uno sobre el otro, y se conectan uno con otro por medio de un cable. Al apilarse uno sobre el otro son casi modulares y evitan a las empresas invertir en los chasis que involucra un hub modular.
• Los hubs modulares consisten en una serie de tarjetas que se conectan de un chasis, de ahí mismo se interconectan y forman parte de la red. Estas constituyen el punto más alto de manejo y capacidad de conexiones, así que solo se les vé en conexiones verdaderamente industriales o centrales telefónicas.

Introducción

Hub, Switch y Routers son nombres dados a dispositivos de hardware que posibilitan la conexión de computadoras a redes. En este blog te explicamos lo que cada uno hace y como saber cual usar.

Hardware corresponde a todas las partes físicas y tangibles de una computadora: sus componentes eléctricos, electrónicos, electromecánicos y mecánicos; sus cables, gabinetes o cajas, periféricos de todo tipo y cualquier otro elemento físico involucrado; contrariamente, el soporte lógico es intangible, y que es llamado software. El término, aunque es lo más común, no necesariamente se aplica a una computadora tal como se la conoce, así por ejemplo, un robot también posee hardware (y software).
